Schwingungsanalyse von Maschinen
Sektor: Industriemaschinen, Zimmerei
Kategorie: Strukturanalyse, Technik
Untersuchung des dynamischen Verhaltens
Der Kunde, ein Hersteller von automatischen Maschinen, muss das dynamische Verhalten einiger Maschinen bewerten, um die Ursachen zu ermitteln, die zu einem unerwünschten Schwingungsverhalten dieser Maschinen führen. Der Kunde erfordert eine genaue Strukturanalyse der Metallstruktur mit Hilfe von FEM-Analysemethoden und Lösungen, um mögliche Probleme zu vermeiden und die Konstruktion zu optimieren.
FEM-Analyse der Struktur
Die durchgeführte Analyse zielt darauf ab, die Reaktion der mechanischen Struktur auf die auf sie einwirkenden Spannungen zu verbessern.
Die Lösungen werden mit dem Kunden besprochen, um die optimale Lösung zu finden, die sowohl unter funktionalen Gesichtspunkten (Dämpfungseffekt, wirtschaftliche Nachhaltigkeit der Maßnahmen) als auch unter ästhetischen Gesichtspunkten machbar ist.
Simulation und experimentelle Messungen

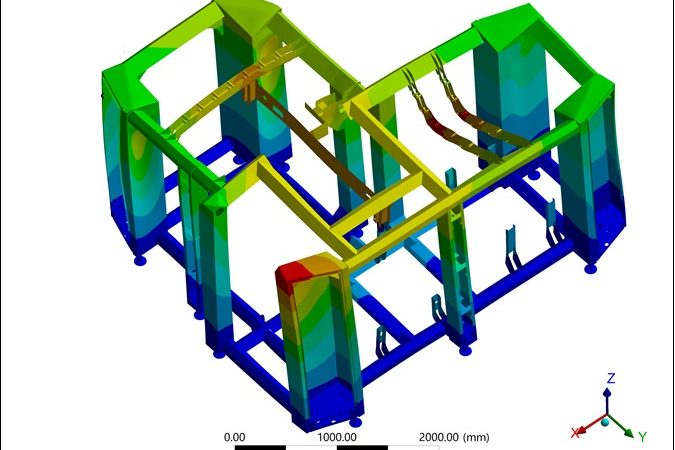

Die SAECON-Ingenieure führten auf der Grundlage des vom Kunden bereitgestellten 3D-Modells eine FE-Simulation durch, mit der die Reaktion des Systems auf die auf die Struktur einwirkenden Lasten bewertet werden konnte.
An der tatsächlichen Maschine wurden experimentelle Datenerhebungen mit Beschleunigungsmessern durchgeführt, um das Simulationsmodell zu validieren und zu verfeinern, damit es das tatsächliche Verhalten getreu wiedergibt. Anschließend wurden geeignete Änderungen an der Konstruktion des Modells vorgenommen, um mögliche Lösungen für die aufgetretenen Probleme zu ermitteln, was dem Kunden ermöglichte, die Konstruktion der Struktur zu verbessern und einen steiferen und leistungsfähigeren Rahmen zu schaffen. Weitere experimentelle Maßnahmen an dem neuen, steiferen und leistungsfähigeren Rahmen ermöglichten die Validierung des erzielten Ergebnisses.
